EMI/EMC Solution

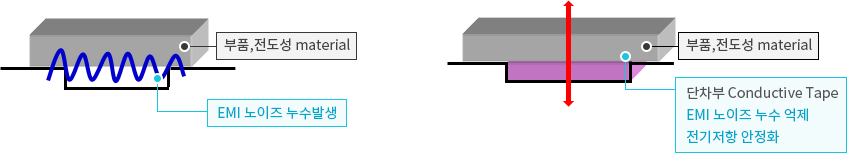

Conductive Fabric Tape
| 문제점 | 적용 예시 | 적용효과 | |
|---|---|---|---|
| 적용부위 | 회로 부품 및 배선을 통해 누수되는 전기/자기파를 차폐 또는 Grounding Path 형성/단차 부위 보상 적용 |
|
도전 Fabric 단면, 양면 Tape SSC30D : 단차보상, Grounding SDC80H : FPCB고정, Grounding |
| 해결방안 |  |
||
Technical information
- 도전성 섬유의 두께 20um으로 전체 두께는 30㎛의 초박형의 도전성 섬유 테이프
- 통상 도전성 섬유는 통기성이 좋아서 도전 점착제를 이용한 단면 테이프 제작 시 도전성 점착제의 유동성으로 단면 테이프 구현 어려움.
| SSC30D | ||
|---|---|---|
| Item | Spec. | Test Result |
| Thickness (mm) | 0.03±0.01 | 0.034 |
| Adhesion (gf / 25mm) | > 600 | 922 |
| Surface Resistance (Ω/sq) | < 0.2 | 0.095 |
| Volume Resistance (Ω/in2) | < 0.2 | 0.008 |

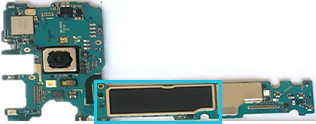

Conductive Black Tape
| 문제점 | 적용 예시 | 적용효과 | |
|---|---|---|---|
| 적용부위 |
|
|
|
|
|
|
|
|
|
|
Technical information
- Curl 현상이 적어 작업성이 우수함.
- 뛰어난 저항 안정성 및 우수한 차폐 성능을 실현.
- 플렉서블하여 밀착성이 우수, 다양한 형상에 적용 가능함.
| AT55CB | ||
|---|---|---|
| Item | Spec. | Test Result |
| Thickness (mm) | 0.055±0.01 | 0.056 |
| Adhesion (gf / 25mm) | > 800 | 1,385 |
| Surface Resistance (Ω/sq) | < 0.2 | 0.095 |
| Volume Resistance (Ω/in2) | < 0.2 | 0.008 |

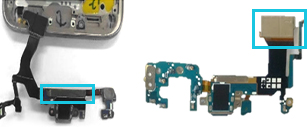

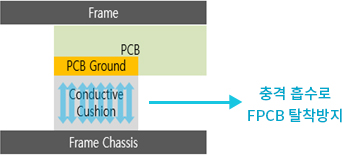

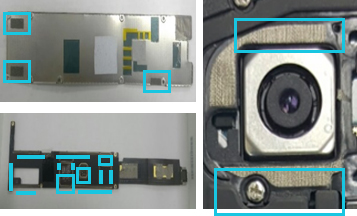

Conductive Cushion Tape
| 문제점 | 적용 예시 | 적용효과 | |
|---|---|---|---|
| 적용부위 |
|
|
|
|
|
|
Technical information
- 0.65T 이하의 도전성 쿠션 제품
- 표면에 Conductive Fabric 부착으로 보호필름 부착이 용이 함.
(기존 도전성 쿠션 테이프는 표면이 거칠어 보호필름 부착이 어려움 )
| SNF-015FH | ||
|---|---|---|
| Item | Spec. | Test Result |
| Thickness (mm) | 0.15 ± 20% | 0.145 |
| Adhesion (gf / 25mm) | > 1,100 | 1,328 |
| Surface Resistance (Ω/sq) | < 0.2 | 0.045 |
| Volume Resistance (Ω/in2) | < 0.2 | 0.013 |

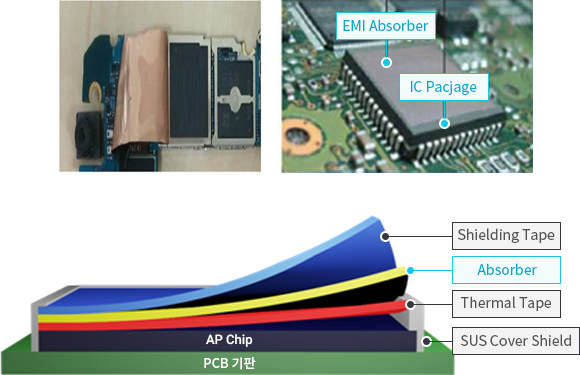

Electromagnetic Wave Absorber
| 문제점 | 적용 예시 | 적용효과 | |
|---|---|---|---|
| 적용부위 |
|
|
|
Technical information
- Roll Type 생산으로 공정 중 작업성 및 가격 경쟁력이 우수함.
- Absorber Sheet + Cu Tape 다층 구조로 전자파 노이즈 차폐/흡수 기능이 우수하며, 타발 및 절단 시 분진이 발생하지 않음.
- 넓은 주파수 대역에서 EMI 흡수 특성 우수함.

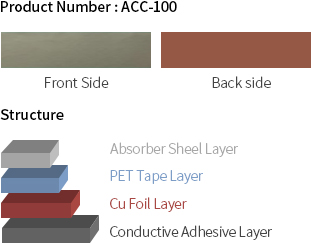

| ACC-100 | ||
|---|---|---|
| Item | Spec. | Test Result |
| Thickness (mm) | 0.1 ± 0.01 | 0.103 |
| Adhesion (gf / 25mm) | > 1,200 | 1,500 |
| Surface Resistance (Ω/sq) | < 0.1 | 0.05 |
| Permeability [at 3MHz] | 80 | |

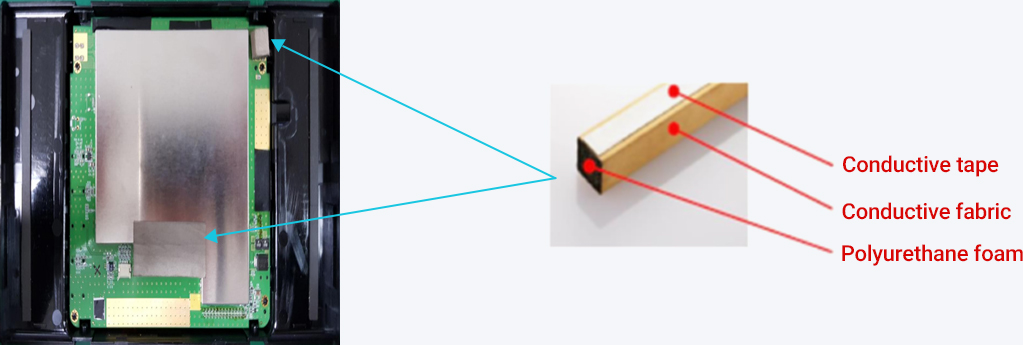

EMI Gasket
- Description
- 탄성이 좋은 Form에 전도성 섬유를 감싼 제품으로 전기 전도력, 탄성 복원력, 충격 흡수력 등이 우수하여 네비게이션,블랙박스, HUD (Head Up Display)에 적용 하고 있음.
- Product Detail
-
충격 흡수 및 복원력을 고려 브라킷 및 PCB 등에 적용 중.
- Specification
-
Item Unit Spec. Test Method Total Thickness mm 0.50 ~ ± 20% Vernier Cailpers Adhesive Force (Conductive Tape) gf / 25mm Over 1,200 KS T 1028 (SUS304) Surface Resistance (Conductive Fabric) Ω / sq Less 0.1 MIL DTL 83528C Compression Set % Over 30 Samsung Method Color - Gray - Use Temp. ℃ -10 to 80 ASTM D 3330
