BUSINESS 功能性胶带·薄膜 - 边框泡棉·高粘着·阻燃热熔·MLCC UV胶带

高粘 Tape

Description

• 用于安装车辆内部及外部配件的丙烯酸泡沫胶带
• 提供优异的粘合力，在各种条件下具有出色的抗冲击性、拉伸强度、耐久性和耐化学性
• 可吸收外部环境的物理压力

Manufacture process

• 低能源费用及更好的品质管理
• 提高对各种表面的粘合力
• 低VOC排放
• 固化速度快
• 高耐溶剂性、耐热性、耐化学品性、紫外线稳定性

Specification

Item	Unit	SHA (G) 64	SHA (G) 80	Test Method
Total Thickness	㎛	640㎛ ± 10%	800㎛ ± 10%	Digital Upright Gauge
Color		Gray
Liner description		White paper or Red PE liner
Density	Kg/㎥	0.78	0.77
SUS Peel Strength	N/25㎜	38 over	43 over	180˚ Peel, ASTM D3330
Holding Power	10,000min	Pass		ASTM D3654
Dynamic Shear Strength	N/25㎟	630 over	600 over	ASTM D3654

• SUS Peel Strength Properties : N/25mm, 300mm/min, 25microns PET film backing, after 72hr
• Holding Power Properties : 130℃ /1,000g/10,000min/ 25mm*25mm, after 5min
• Dynamic Shear Strength Properties : 25 mm*25 mm size, load cell:5KN
  Peel speed :10 mm/min, Peel angle: 180 degrees after 72hr

Automobile

阻燃热熔薄膜 (Flame Retardant Hot Melt Film)

Description

• 贴附于EV电池热失控防护材料——气凝胶(Aerogel)垫外表面，有效防止粉尘(Particle)脱落
• 优异的阻燃性和热熔粘接特性，可轻松贴附于各种表面

Product Detail

• 采用Urethane基热熔材料，实现优异的粘接特性
• 即使是微粒较多的表面(Aerogel Particle)，也可通过热熔薄膜轻松贴附
• 提供针对各种规格和条件优化的解决方案

Product Structure

Layer	Thickness
Liner	50 ㎛
Flame Retardant Hot Melt Layer	36 ㎛
PET Based Substrate Layer	36 ㎛
Flame Retardant Layer	8 ㎛

Specification

Item	Unit	Value	Remark
Color	-	White	-
Total Thickness	㎛	80 ± 5	Digital Upright Gauge
Flame Retardant Rating	-	VTM-0	UL94
Peel Strength	gf / in.	≥ 1,000	ASTM D 3330

MLCC用UV解粘胶带

Description

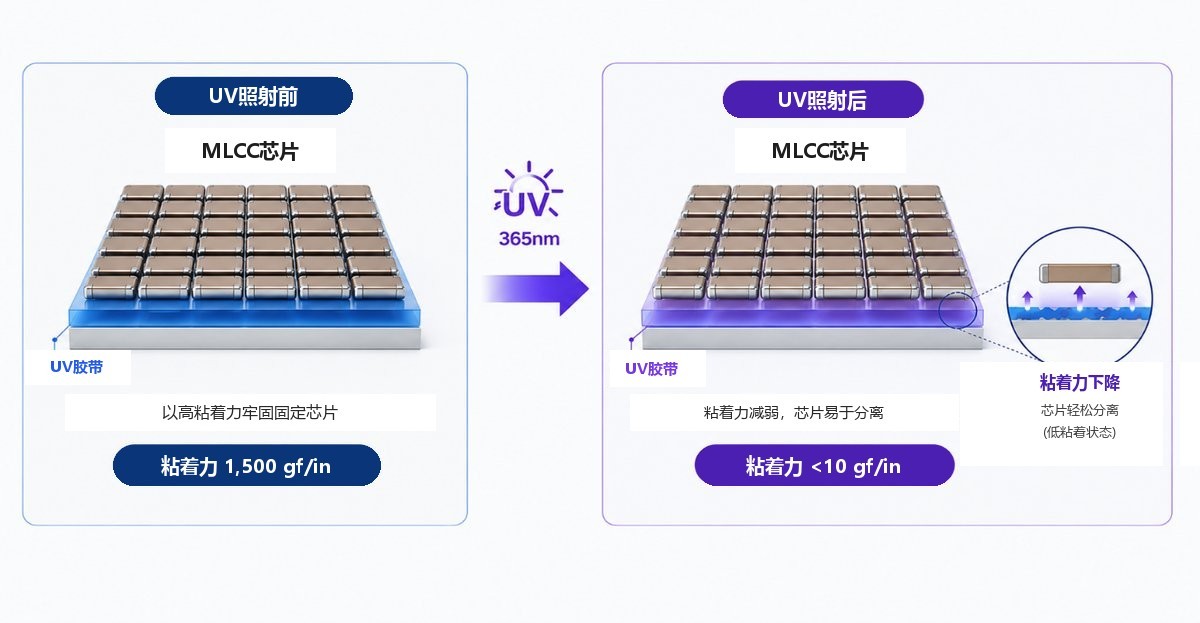

MLCC制造的切割工序中，将层压Bar状产品切割成芯片时提供牢固固定；切割后经UV照射粘着力骤减，可无残胶干净剥离。工序中提供强固定力(最大1,500 gf/inch)，工序后实现无残胶(Residue)的干净剥离(<10 gf/inch)。

Product Detail

• 材料：PET薄膜基材 + UV固化型亚克力粘着剂(含PET离型膜的多层结构)
• 核心功能：工序中(包括90℃高温)保持强固定力，UV照射后粘着力骤减，芯片无损伤、无残胶回收
• 超薄设计：薄膜化提高加工精度及芯片对位精度

Specification

Item		Unit	Spec.	Test Method
Thickness	Total	㎛	123	Digi-micrometer
	PET Liner		23
	UV Adhesive Layer		25
	PET Base Backing		75
Adhesion	Before UV (@25℃)	gf / inch	1,500	KS T 1028:2009 300mm/min · 180° SUS304
	Before UV (@90℃)		150
	After UV		< 10
Ceramic Chip Release		pcs	20	UV Irradiation >100mW/㎠ · >1,000mJ/㎠ · ~365nm

功能性薄膜 (Functional Film)

Description

• 电子及显示产业：Window Film、PDLC(聚合物分散液晶)用光学薄膜等
• 工业标签及包装材料：耐高温标签等
• 汽车产业：HUD用透明薄膜等

Product Detail

• PDLC用薄膜：层压于透明导电薄膜上的Top/Bottom Layer薄膜(UV Cut Adhesive、Hard Coating等功能层)
• IR Cut Film：防止摄像头图像传感器因红外线(IR)产生色彩失真——应用于智能手机·数码相机模组、车载摄像头(ADAS·行车记录仪·HUD)、CCTV·安防摄像头、AR/VR·智能眼镜、运动护目镜、投影仪·显示器光路
• 可根据客户要求灵活变更物性及结构

设计范围

Item	Unit	Value	Remark
Base Film 厚度	㎛	12~188	Min. 1.4 / Max. 250
Liner 厚度	㎛	12~188	可变更纸质离型纸等材质
Acrylic PSA 粘着力	gf / inch	3~3,000	SUS 基准
Silicone PSA 粘着力	gf / inch	1~1,000	SUS 基准

• 粘着力可能因粘着层厚度及被着面不同而有所差异。(理论值)
• 可变更Urethane PSA等粘着剂种类及单面/双面/无基材结构
